日前，蜜桃视频
蜜桃视频-麻豆蜜桃-蜜桃直播
“计算传递与原子级制造研究室”庄黎伟团队、美国约翰霍普金斯大学Michael Tsapatsis团队联合美国布鲁克海文国家实验室、劳伦斯伯克利国家实验室等单位合作开展了先进光刻胶的薄膜沉积法制备、多尺度模拟仿真和电子束光刻/超越极紫外光刻（Beyond EUVL）的国际交叉合作研究，相关研究论文以“Spin-on deposition of amorphous zeolitic imidazolate framework films for lithography applications”为题发表在国际知名学术期刊Nature Chemical Engineering上。
非晶态沸石咪唑酯骨架（amorphous zeolitic imidazolate framework，aZIF）薄膜最近被用作电子束光刻（electron beam lithography，EBL）和极紫外光刻（extreme ultraviolet lithography，EUVL）的光刻胶。实现aZIF薄膜厚度和组成的大面积、高精度可控制备，对相关领域的先进光刻工艺具有重要意义。

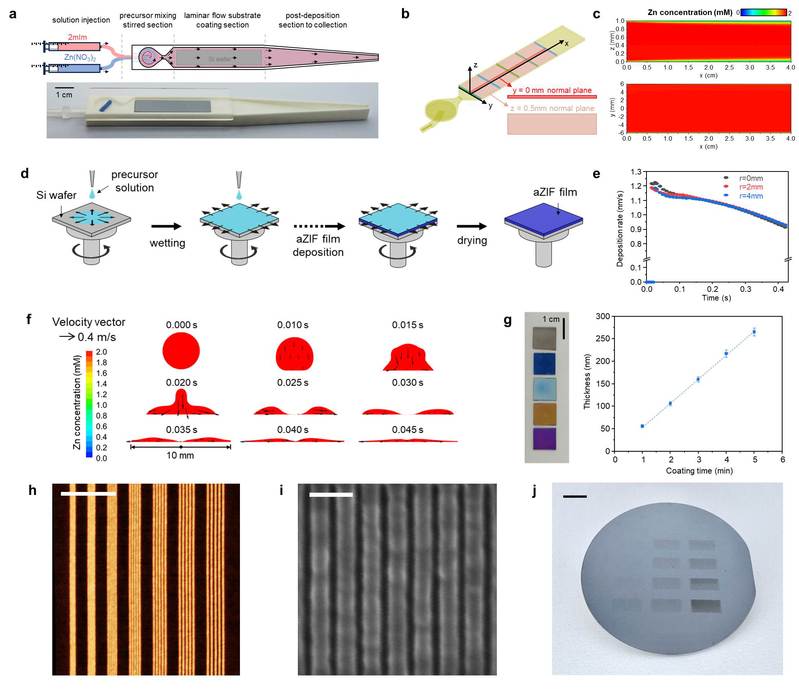

基于前期超稀释前驱体溶液赋能化学液相沉积法制备aZIF薄膜的策略（Nature Materials, 2023），研究团队提出了一种间歇性旋涂化学液相沉积制备aZIF薄膜的方法，实现了可控的薄膜沉积速率和厚度（几纳米到几百纳米）。为了量化流体力学、传递现象、薄膜沉积动力学耦合中复杂的工艺参数对薄膜沉积的影响，从而指导大尺寸基底（8/12英寸晶圆）光刻胶的均匀可控涂覆。研究团队首先通过3D打印的微搅拌连续流反应器，结合薄膜沉积实验、传递现象分析和计算流体力学模拟，得到了薄膜沉积的本征速率，然后根据旋涂实验和仿真结果验证了薄膜沉积动力学，最终揭示了薄膜沉积均匀性的关键影响因素。
研究团队通过该化学液相沉积方法，也可以通过同步开发的原子层沉积/分子层沉积方法，制备了锌/2-甲基咪唑，锌/苯并咪唑、锌/4,5-二氯咪唑和钴/2-甲基咪唑等多种aZIF薄膜。随后，通过电子束光刻，对aZIF薄膜作为正型光刻胶和负型光刻胶的图案化性能进行了测试。最后，为了验证aZIF薄膜作为光刻胶在下一代光刻技术中应用的可行性，研究团队采用了短波辐射完成了6.xnm (6.5–6.7nm)的超越极紫外光刻测试。
以上研究面向全球未来先进半导体制造，汇集了美国、中国、瑞士等高校和国家实验室的研究团队，采用了化学工程、流体力学、材料科学、半导体物理等领域的原理和技术，实现了先进光刻胶的精确可控制备和光刻验证。中方研究团队得到了中国国家自然科学基金、上海市浦江人才计划项目的资助，美方研究团队得到了美国能源部项目、美国国家自然科学基金等资助。
论文链接：//www.nature.com/articles/s44286-025-00273-z
